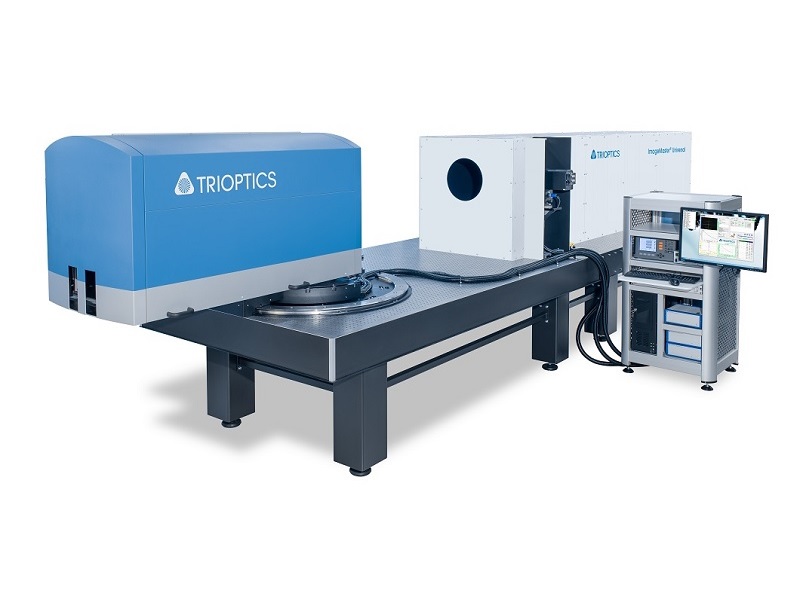

ImageMaster® Universal在寬光譜範圍內的MTF量測

ImageMaster® Universal系列專為滿足廣泛光譜範圍內大量光學參數的MTF測量而開發。實際上，從高性能照相成像鏡頭到高分辨率望遠鏡的任何現有鏡頭系統都可以在IR，Visible，UV中精確測量。

主要特點

• 任何現有鏡頭系統都可進行無限的，有限的，無焦的影像品質評估：
• 離軸和軸上的調製傳遞函數（MTF）的測量
• 模組化和可升級的設計
• 短時間內快速切換不同的模組（例如，從VIS變為IR）
• MTF值可追溯至國際標準
• 使用專有的校準程序完美校準測頭
• 蓋上衍射極限準直儀以避免環境光線和空氣紊流，
• 創新且省時的區域紅外光感測器方法
• 眾多的經驗來自高度多樣性的客戶

產品應用

使用MTF測試站ImageMaster®Universal的鏡頭，可以在從UV到LWIR的所有光譜範圍內測量

ImageMaster®Universal 3D可以在可見光譜範圍（VIS）中進行MTF測量：

• 軸上和離軸的MTF
• 有效焦距(EFL)
• 失真
• 場曲率
• 橫向和縱向色差
• 散光
• 主要光角
• 點擴散函數
• 焦點深度
• 視場
• 後焦距(絕對/相對)
• 相對和絕對穿透
• 相對照度

可以使用ImageMaster®Universal在有限，無限和無焦點的測量位置執行所有MTF測量

ImageMaster®Universal 3D可以在有限和無限的測量位置進行測量

ImageMaster® MTF Lab 軟體

描述

多功能的功能和高性能使人性化的ImageMaster®MTF-Lab軟體包成為研發和實驗室工作的首選。高性能的功能可幫助用戶優化測量過程。

該軟體為NUV，VIS和NIR光譜的測量提供了高度的靈活性。自動測量序列確保操作簡便，並且數據可以CSV / MHT格式輸出。

集成了幾個有用的功能，幫助用戶掃描和感知被測樣品的正確圖像位置。更改測量模式簡單又省時。可以快速獲取有關成像特性的所有重要測量值。

將軟體與ImageMaster®Universal一起使用時，主要功能的一項主要功能是支持採用掃描孔徑方法的UV或IR檢測器。

特色

• 引人注目的新型和易於使用的圖形介面使其可以一鍵完成量測
• 客製化的圖形視窗排列
• 使用特殊目標模式和專用軟件例程來測量MTF，EFL和其他一系列參數
• 輕鬆校準待測樣品的功能
• 常規MTF測量使用單狹縫或十字準線作為標的
• 可選擇為當前的應用自動選擇和定位合適的標線（目標）和濾波器
• 為操作員和主管提供優化的過程參數和密碼保護的配置文件
• 用於自定義編程和分析的腳本工具
• 直觀的用戶介面和省時的鏡頭測試過程
• 記錄連續測量
• 數據導出為多種文件格式
• HTML格式的證書可以導入到MS Excel中
•

ImageMaster®Universal升級和配件

通過全面的升級和附件來增強ImageMaster®Universal系統的功能

光源機

ImageMaster®Universal可以使用不同波長的光源：

• UV
• VIS / NIR / SWIR
• MWIR/LWIR

用於ImageMaster®Universal的MWIR / LWIR光源

探測器

各種基於攝像機或基於掃描的探測器可用作圖像分析儀，用於不同的波長范圍：

• UV (scanning based)
• VIS (camera/scanning based)
• SWIR (scanning based)
• MWIR (kamera-/scannerbasiert)
• LWIR (kamera-/scannerbasiert)

適用於ImageMaster®Universal的Camera VIS

用於ImageMaster®Universal的MWIR檢測器

樣品支架

ImageMaster®Universal提供各種直徑的樣品支架和用於大樣品的升降台。

用於ImageMaster®Universal的樣品支架

ImageMaster®Universal升降台

有限距

對於有限共軛測量，可以在所有波長範圍內以兩種不同的鏡台長度升級一個有限的鏡台：

• Finite Stage 2m
• Finite Stage 3m

ImageMaster®Universal的有限距

光靶及濾光片

對於不同的測量要求，可以使用各種不同的光靶和濾光片。 使用電動光靶和濾光片更換器，可以在短時間內輕鬆更換它們

• Reticle and filter changer
• Reticles
• Filter

光靶和濾光片更換器

光靶

濾光片

無焦系統

自動化的超精密無焦配置可作為無焦點樣品的升級。 使用不同的自動准直透鏡，可以在不同的波長範圍內進行焦距測量

• Decollimator lens for VIS
• Decollimator lens for MWIR
• Decollimator lens for LWIR
